Banc d'Essais Hydraulique Universel - Système Automatisé Multi-Postes pour le Test de Composants Hydrauliques

Détails

Introduction

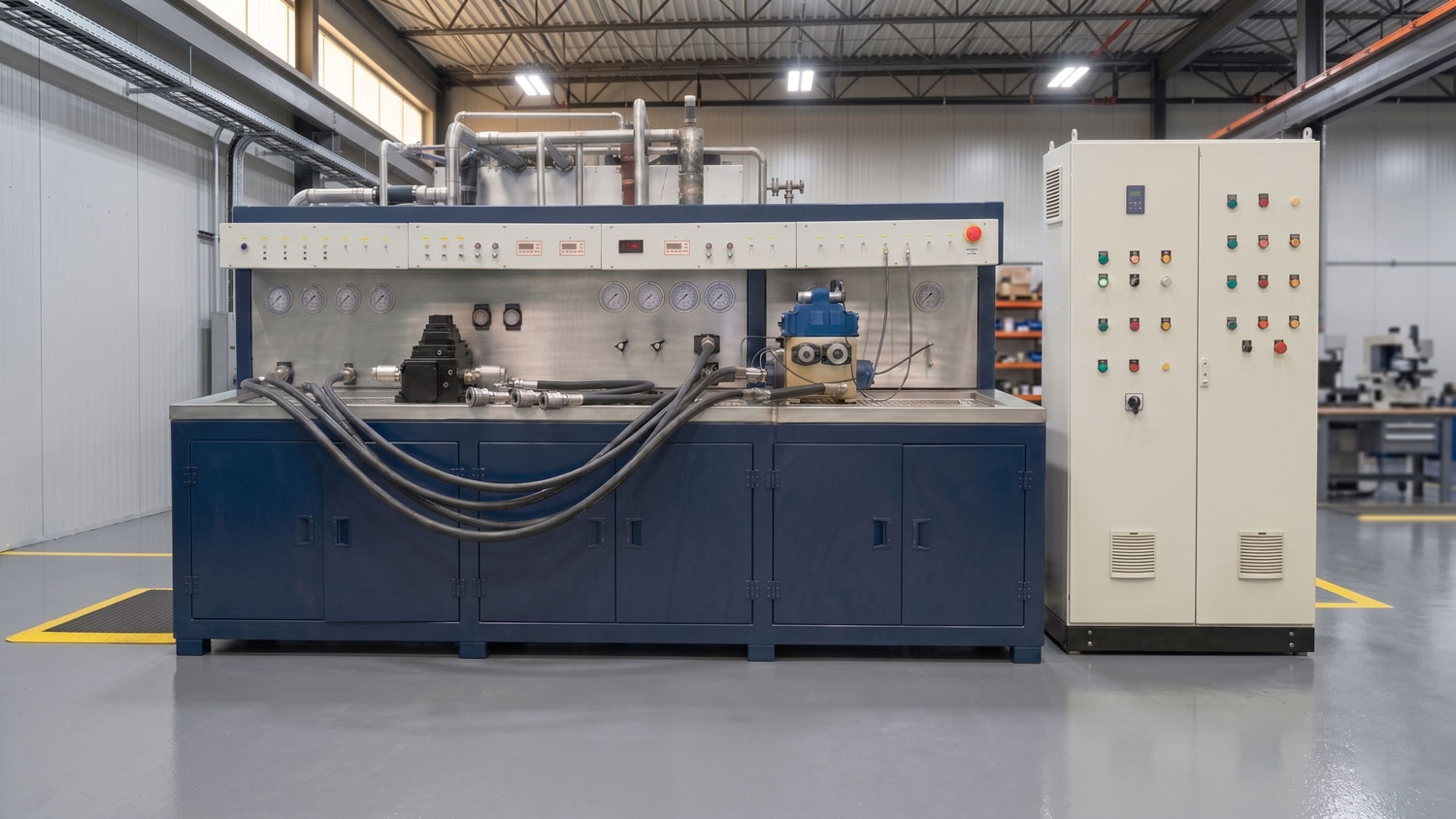

Le Banc d'Essais Hydraulique Universel de Neometrix Defence est une plateforme clé en main de qualité laboratoire conçue pour reproduire les conditions réelles de service hydraulique pour l'évaluation complète des pompes, moteurs, vannes, vérins et clapets anti-retour. Fort de plus de deux décennies d'expertise spécialisée en conception et fabrication, ce banc reproduit avec précision les transitoires de pression, débit, température et dynamiques pour valider les métriques de performance telles que le rendement volumétrique, les taux de fuite, les temps de réponse et l'intégrité mécanique, et génère des ensembles de données prêts pour la certification pour la R&D, l'assurance qualité et la maintenance prédictive.

Caractéristiques Principales
1. Test Multi-Composants : Supporte les pompes (à pistons, engrenages, palettes), moteurs, vannes NG6–NG32, vérins jusqu'à 4,6 m et clapets anti-retour.
2. Haute Pression et Haut Débit : Deux pompes de 250 kW délivrent jusqu'à 350 bar à 600 LPM, plus pompe de refroidissement 5,5 kW à 250 LPM@10 bar.
3. Filtration et Refroidissement de Précision : Filtres duplex/simplex β ≥ 200 et échangeurs à plaques SS-304 maintiennent la propreté ISO 4406 et ±2°C.
4. Suite de Contrôle Automatisée : Automate Siemens S7-1500 avec IHM Comfort Panel et recettes préchargées pour essais entièrement automatisés et enregistrement.
5. Conception Modulaire des Postes : Trois stations indépendantes partagent un réservoir commun ; chacune dispose de son pupitre de commande et arrêt d'urgence.
6. Sécurité et Conformité Complètes : Arrêts d'urgence, capteurs de surchauffe/débordement et protections conformes à ISO 12100 et normes DIN/BS pertinentes.

Spécification Technique






Élément du Système

Spécification





Réservoir
SS-304; 1 200 L; 1500 × 900 × 1000 mm; 1″ CS drain valve; ISO VG46 fluid

Indicateur de Niveau
700 mm borosilicate gauge; SS-304 wetted parts; 10 bar, 80 °C max

Thermomètre
4″ dial, 0–150 °C; 500 mm stem; SS-304; ±1% accuracy

Pompes Haute Pression
2 × 320 LPM @ 350 bar; 250 kW, 1450 RPM IE3 motors

Pompe de Recirculation
250 LPM @ 10 bar; 5.5 kW, 1440 RPM motor

Soupapes de Sécurité
Cooling loop @ 10 bar; main circuit relief @ 400 bar

Filtration
Duplex return & simplex pressure filters, β ≥ 200; magnetic drain plugs

Tuyauteries et Raccords
SS-304 tubing, DIN-rated flanges; vibration-damped hoses

Tension de Commande
24 V DC for solenoids; 0–10 V / 4–20 mA for proportional valves

Armoires Électriques
Central MCCB; IP54 PLC/HMI enclosures with cooling fans

Acquisition de Données
16-channel 24-bit; up to 10 Hz sampling; CSV/XML output



Applications
• R&D et Qualification : Caractérisation de nouveaux designs sous charges extrêmes ; génération de rapports de certification.
• Contrôle Qualité en Production : Essais en série pour vérifier les tolérances ; réduction des temps de cycle avec des routines automatisées.
• Maintenance et Révision : Diagnostic basé sur l'état ; cyclage d'endurance pour composants recertifiés.
• Éducation et Formation : Expériences pratiques couvrant cartographie des rendements, réponse dynamique et analyse des défaillances.

Construction et Matériaux
• Résistance à la Corrosion : Toutes les parties en contact avec les fluides en acier inoxydable SS-304.
• Usinage de Précision : Collecteurs de pompe et corps de vanne en alliages à double certification ; assemblages hermétiques.
• Intégrité Structurelle : Bâti en acier au carbone avec revêtement époxy anticorrosion ; isolateurs en caoutchouc pour amortissement des vibrations.
• Conformité aux Normes : Parties sous pression selon DIN 24342/ISO 6162 ; instrumentation selon ISO 4406.

Configuration du Banc et Automatisation
Poste Pompes
• Commande VFD (mode vectoriel) pour 300–1450 RPM ; collecteurs de déplacement à changement rapide.

Poste Vérins
• Mesureur de déplacement servo ; codeurs de position de course pour fuites multi-positions et amortissement.

Poste Vannes
• Plaques de conversion pour montage série NG ; débitmètres et transducteurs intégrés pour essais dynamiques.

Suite d'Automatisation
• Automate Siemens S7-1500, I/O Profinet ; écran tactile Comfort Panel pour configuration, exécution et verrouillages de sécurité.
• Recettes d'essai : sauvegarder, cloner, exporter ; enregistrement automatique des données et génération de rapports.

Capacités de Test et Paramètres
1. Tests de Pompes Hydrauliques
• Cartographie des Performances : Courbes P–Q, P–η et Puissance de 300 à 1450 RPM.
• Intégrité Hydrostatique : Fuites internes et test de rupture jusqu'à 400 bar.

2. Tests de Moteurs Hydrauliques
• Couple-Vitesse : Couple en fonction de la vitesse sous charge variable.
• Diagnostics de Démarrage : Couple de blocage/démarrage ; analyse du courant d'appel.

3. Tests de Vannes
• Fonctionnel et Fuites : Jusqu'à 315 bar ; temps de réponse < 20 ms ; débit vs commande ±1%.
• Caractérisation Dynamique : Réponse indicielle, biais nul, hystérésis et conditions de défaillance sûre.

4. Tests de Vérins
• Fuites Multi-Positions : Côté tige, côté fond, courses intermédiaires avec résolution de 0,1 mm.
• Cyclage d'Endurance : Jusqu'à 1 000 cycles/heure à 315 bar, 180 LPM.

5. Tests de Clapets Anti-Retour
• Pression d'Ouverture : Précision ±1 bar.
• Fuites en Sens Inverse : ≤ 0,5% du débit nominal à 90% de la pression d'ouverture.

Conclusion
Le Banc d'Essais Hydraulique Universel de Neometrix établit un nouveau standard industriel en fusionnant une construction robuste en SS-304, une instrumentation haute précision et une suite d'automatisation avancée. De la R&D prototype aux lignes de production OEM, en passant par les ateliers de maintenance et les laboratoires académiques, il offre une couverture de test exhaustive, des résultats répétables et une traçabilité complète des données.

Améliorez vos capacités d'essai hydraulique en intégrant ce système avec notre Banc d'Essais pour Vannes de Contrôle Hydraulique, conçu pour l'évaluation précise des performances des vannes de contrôle directionnel, de pression et de débit.

Pour les applications nécessitant une durabilité cyclique et une analyse de fatigue, le Système de Test de Cycles de Pression fournit des tests fiables de fluctuation de pression à long terme.

Dans les environnements avancés de diagnostic et de calibration de vannes, notre Banc d'Essais pour Vannes CV et de Contrôle permet une caractérisation précise des coefficients de débit.

Le Banc d'Essais de Vannes complète ce système en supportant les tests de fuite, de maintien en pression et de vérification fonctionnelle.

Ces solutions intégrées garantissent un écosystème complet d'essais hydrauliques, améliorant la précision, la fiabilité et la conformité aux normes industrielles.
