1. Produktübersicht

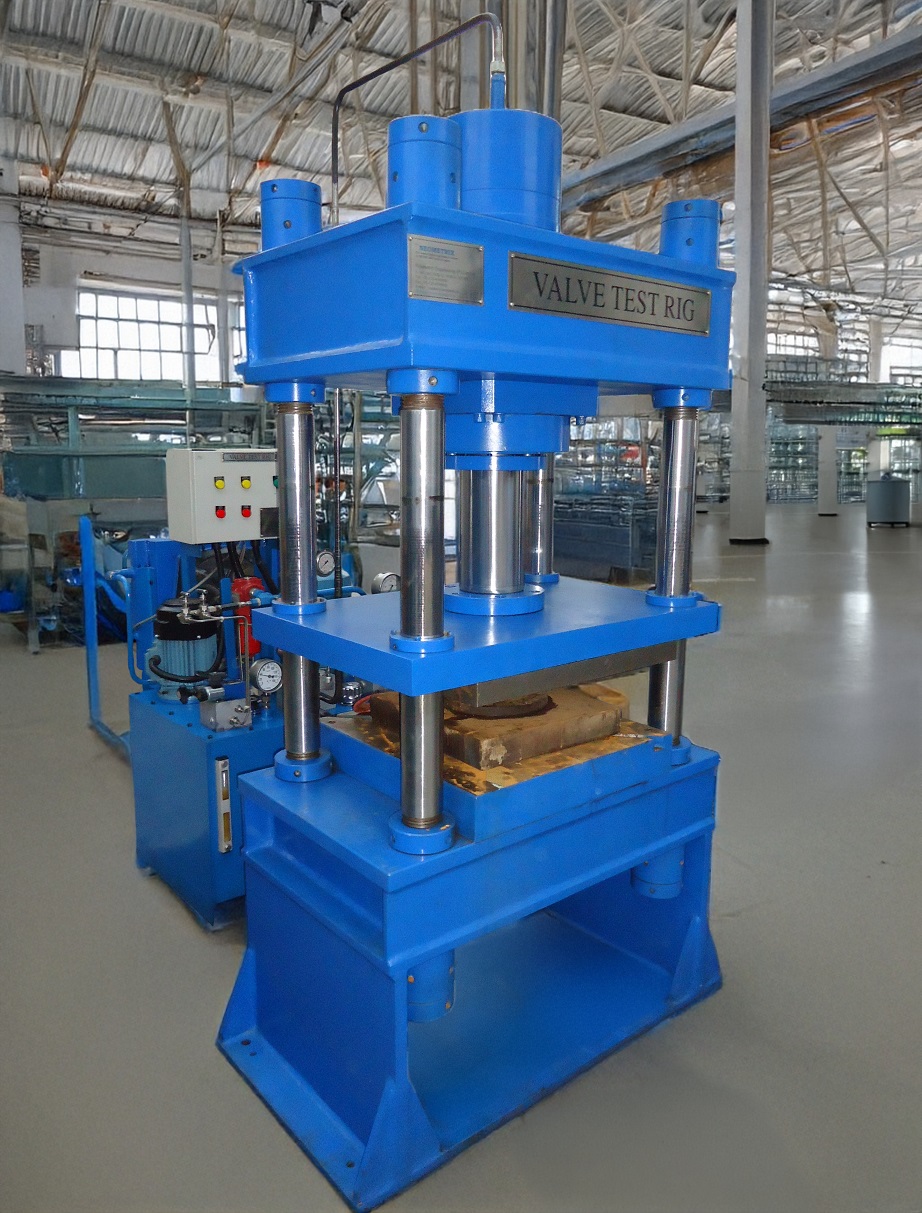

Der Valve Test Rig von Neometrix ist ein leistungsstarkes, hydraulisch betriebenes Testsystem, das speziell für die Prüfung von Absperrklappen und Rückschlagventilen mit Größen von 2 bis 12 Zoll entwickelt wurde.

Es ist optimiert für hydrostatische Druckprüfungen, Lecksuchtests, Körperintegritätsprüfungen und Sitzdichtheitsprüfungen in industriellen Produktions-, Wartungs- und Qualitätssicherungsumgebungen.

Das System verwendet eine hochbelastbare Hydraulikpresse mit programmierbarer Klemmung und Druckregelung,
unterstützt durch eine fortschrittliche Power-Pack-Einheit, Sicherheitsverriegelungen und ein visuelles Kamera-Inspektionssystem.

2. Hauptfunktionen
 • Prüfung der Festigkeit des Ventilgehäuses gegen hydrostatischen Druck
 • Erkennung von Leckagen an Ventilsitzen und Gehäuse (Wasser als Medium)
 • Schnellzyklus-Prüfungen für Serienproduktion oder Wartung
 • Bedienersicherheit durch Not-Aus-Systeme und Sicherheitsverriegelung

3. Systemarchitektur und Komponenten





Untersystem

Beschreibung




Hydraulikbett

Robuste 65-Tonnen-Vertikalpresse mit 4 Säulen und 400 mm Hub




Hydraulikaggregat

Zweimotorige Hydraulikeinheit (7,5 PS & 2 PS) mit Doppeldruckkreisläufen, Ölfilterung und Kühlsystem




Steuerpanel

Digitales Bedienfeld zur Einstellung von Spann- und Prüfdruck (C1, AL1), mit Not-Aus-Funktion




Leckage-Inspektionskamera

Industriekamera zur visuellen Leckerkennung während des Tests




Sicherheitsverriegelungssysteme

Mechanischer Schutz vor Entlastung unter Druck, automatische Abschaltung bei Störungen




Störanzeige

Signalleuchten und Alarm bei Motorüberlastung, Filterverstopfung, Ölstandwarnung



Spezifikationen




Parameter

Spezifikation




Unterstützter Ventiltyp

Absperrklappen, Rückschlagventile




Ventilgrößenbereich

2” bis 12” (DN50 bis DN300)




Maximaler Prüfdruck

135 Bar (1958 PSI)




Hydraulische Spannkraft

65 metrische Tonnen




Motorleistung

7,5 PS (Spannung) + 2 PS (Druckaufbau)




Motortyp

Drehstrom-Induktionsmotoren, 4-polig, 50 Hz, 415 V




Hydrauliköl-Filtration

20 Mikron Inline-Filter, 10 Mikron Rücklauf-Filter




Druckregelung

Sicherheitsventile (zweistufig: 25 bar für Spannung, 135 bar für Belastung)




Hubweg der Bettplatte

400 mm, Hubgeschwindigkeit ca. 400 mm in ~45 Sekunden




Temperaturmessgerät

0°C bis 160°C (WIKA)




Drucksensoren

Mechanische Manometer und Drucktransmitter




Betriebsart

Halbautomatisch / Automatisch




4. Arbeitsprinzip
Die Anlage führt hydrostatische Drucktests durch, indem sie das Ventil zwischen zwei hydraulischen Druckplatten spannt, mit Flüssigkeit (i.d.R. Wasser) beaufschlagt und Leckagen oder Verformungen visuell erkennt.

Ablauf:
1. Inbetriebnahme:
   - Haupt- und Zusatzstrom einschalten
   - Hydraulikölstand prüfen, Filterstatus kontrollieren

2. Spannvorgang:
   - Ventil zwischen obere und untere Platte legen
   - Spannmotor (7,5 PS) starten
   - Spannzylinder aktiviert hydraulisch bis 25 bar

3. Druckaufbau:
   - Lademotor (2 PS) starten
   - Prüfdruck über Steuerparameter C1 (Soll) und AL1 (Alarm) festlegen
   - Entlastungsventile für gewünschten Druck anpassen

4. Lecksuche:
   - Kamera überwacht visuell Gehäuse und Sitze auf Dichtheit

5. Entspannen & Testende:
   - Druck ablassen
   - „Entklemmen“-Modus aktivieren
   - Beide Motoren ausschalten

5. Sicherheitsmerkmale
 • Not-Aus-Schalter an wichtigen Positionen
 • Sicherheitsverriegelung gegen mechanische Bewegung unter Druck
 • Störanzeigen (z. B. Ölstand, Filter, Motorüberlastung)
 • Druckentlastung über zweistufige Sicherheitsventile
 • Hinweise zur sicheren Bedienung (z. B. maximaler Prüfdruck, Ölstandskontrolle)

6. Optionales Zubehör
 • SPS-basierte Steuerung
 • Datenprotokollierung (Druck-Zeit-Diagramm)
 • Erweiterung bis 200 bar Prüfdruck
 • Automatische Klemmkraftregelung
 • Digitales Leckagemesssystem für F&E-Anwendungen

7. Anwendungen
 • Ventilhersteller zur Chargenprüfung
 • Öl- und Gasindustrie zur Pipeline-Zertifizierung
 • Wasserwerke zur Wartung und Qualitätssicherung
 • Kraftwerke (thermisch / hydraulisch)
 • EPCs und Schwerindustrie mit hohen Testanforderungen

8. Normen & Konformität
 • Entworfen nach:
   - API 598 (Ventilprüfung)
   - ISO 5208 (Druckprüfungen für Industrieventile)
 • Elektrik nach IEC-Industrienormen

Fazit:
Der Valve Test Rig von Neometrix kombiniert Leistung, Sicherheit und Präzision in einer robusten industriellen Lösung für Ventiltests – zuverlässig, automatisiert, konform.
